Lämpökontraktio-tubi on yksi käytännöllisimmistä ja laajimmin käytetyistä menetelmistä sähköliitosten eristämiseksi ja suojaamiseksi teollisuus-, auto- ja kuluttajakäyttöön. Kun lämpöpisteytyvä putki asennetaan oikein, se muodostaa kestävän, kosteudenvastaisen esteen, joka suojaa sähköliitoksia ympäristövaikutuksilta, mekaaniselta rasitukselta ja tahattomalta kosketukselta. Lämpöpisteytyvän putken toimintaperiaatteen ja oikeiden asennustekniikoiden ymmärtäminen varmistaa luotettavan suorituskyvyn ja pidentää sähköjärjestelmien käyttöikää kriittisissä käyttöympäristöissä.
Lämmön kutistuvan putken eristyskyky riippuu sen materiaalikoostumuksesta, seinämän paksuudesta ja kutistussuhteesta. Polyolefiinipohjainen lämmön kutistuva putki on edelleen alan standardi, koska se tarjoaa erinomaiset sähköeristysominaisuudet, joustavuuden ja kustannustehokkuuden. Kun putkeen kohdistetaan lämpöä, se kutistuu yhtenäisesti liitoksen ympärille luoden tiukentuvan, suojavan tiivisteen, joka estää kosteuden tunkeutumisen ja eristää johtavat osat ulkoisesta kosketuksesta. Tässä artikkelissa käsitellään käytännöllisiä menetelmiä, sovelluksia ja teknisiä näkökohtia lämmön kutistuvan putken käytöstä luotettavan sähköeristyksen saavuttamiseksi erilaisissa toimintaympäristöissä.
Lämmön kutistuvan putken koostumuksen ja ominaisuuksien ymmärtäminen
Sähköeristyksen materiaalin valinta
Lämmönsupistuvat putket valmistetaan ristiverkottuneista polymeereistä, yleensä polyolefiineista, joilla on luonnollisia muistiominaisuuksia. Kun putki laajennetaan valmistuksen aikana ja jäähtyy, se säilyttää laajentuneen muotonsa, kunnes sitä lämmitetään uudelleen. Kun putkeen kohdistetaan lämpöä, polymeeriketjut palautuvat alkuperäiseen ohjelmoituun halkaisijaansa, mikä saa putken supistumaan ja kiinnittymään tiukasti alapuoliseen liitokseen. Lämmönsupistuvien putkien sähköeristysominaisuudet riippuvat suurelta osin peruspolymerin dielektrisen lujuuden ominaisuudesta, joka kuvaa materiaalin kykyä vastustaa sähköistä purkausilmiötä jännitteellä aiheutetun rasituksen alla.
Polyolefiinipohjaiset kutistuvat putket tarjoavat eristyslujuusarvoja, jotka vaihtelevat tyypillisesti 1000–2000 volttia mililtä, mikä tekee niistä sopivia pienjännitteisiin ja keskijännitteisiin sovelluksiin. Kutistuvan putken seinämän paksuus vaikuttaa myös ratkaisevasti eristysominaisuuksiin. Paksuseinäisemmät putket tarjoavat parempaa fyysistä suojaa ja korkeampia läpilyöntijännitteitä, kun taas ohuemmat versiot ovat suositeltavia tilaa rajoittavissa sovelluksissa, joissa vähäinen lisädiamentti on hyväksyttävissä. Oikean kutistuvan putken halkaisijan ja seinämän paksuuden valinta varmistaa, että putki säilyttää tiukan yhteyden liitokseen kutistumisen jälkeen ja poistaa ilmaraot, jotka voivat heikentää eristyksen eheytta.

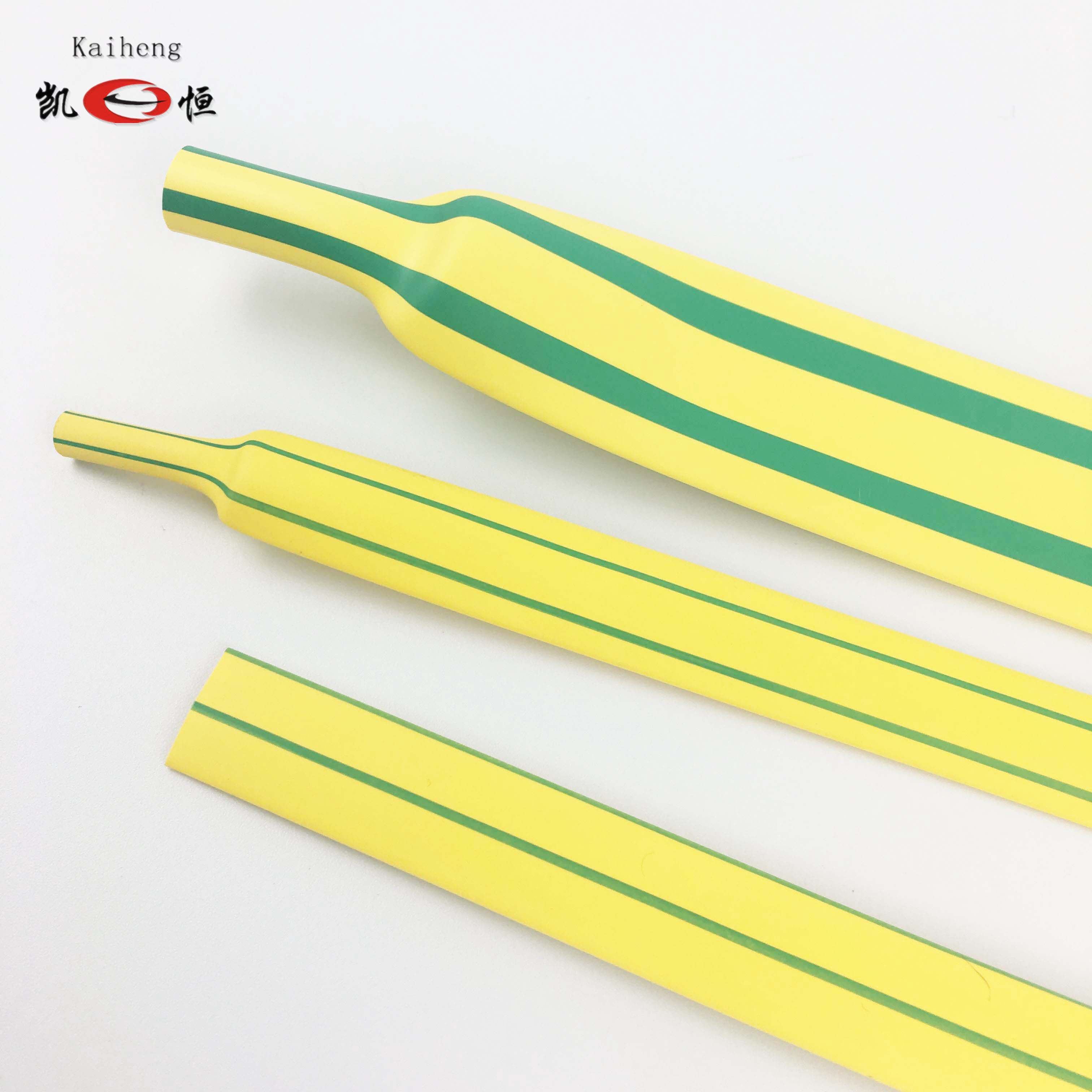

Kutistussuhde ja lämpöaktivaatio
Lämmönsupistuvat putket tunnistetaan supistussuhteellaan, joka kuvaa laajentuneen, supistumattoman halkaisijan ja lopullisen supistuneen halkaisijan suhdetta. Yleisiä supistussuhteita ovat 2:1, 3:1 ja 4:1, mikä tarkoittaa, että putki voi sopeutua johtimiin tai liitoksiin, joiden halkaisija on kaksi, kolme tai neljä kertaa sen lopullinen sisähalkaisija. Tämä koon joustavuus tekee lämmönsupistuvista putkista sopeutuvia eri liitosten halkaisijoille yhdessä tuotesarjassa. Lämmönsupistuvien putkien aktivoitumislämpötila vaihtelee yleensä 80–110 asteen Celsius-asteikolla riippuen niiden koostumuksesta, mikä mahdollistaa teknikoiden käyttää tavallisia lämmitystyökaluja, kuten lämpöpistoolia tai kuumaa vettä, supistumisprosessin käynnistämiseen.
Lämmön avulla kutistuvan putken lämmityksen tulee olla tasainen koko kehän ympäri varmistaaksesi yhtenäisen kutistumisen ja asianmukaisen eristyspeitteen. Epätasainen lämmitys voi johtaa osittaiseen kutistumiseen toisella puolella samalla kun toisella puolella tapahtuu liiallista kutistumista, mikä voi mahdollisesti aiheuttaa heikkoja kohtia tai aukkoja eristysesteessä. Ammattimaiset lämmön avulla kutistuvan putken asennukset käyttävät kalibroituja lämpöpistolettia tai ohjattuja lämpökammioiden lämmitystä saavuttaakseen johdonmukaisen ja valvotun lämmityksen, joka aktivoi putken ilman että alapuolisia johtoja tai komponentteja vahingoitetaan. Tietoa valitun lämmön avulla kutistuvan putken koostumuksen tarkoista lämpövaatimuksista tarvitaan luotettavan eristystehon saavuttamiseksi.
Käytännöllisiä asennusmenetelmiä lämmön avulla kutistuvalle putkelle
Valmistelu- ja mitoitusmenettelyt
Ennen lämpökutistettavan putken asentamista sähköiseen liitokseen huolellinen valmistelu varmistaa parhaan eristystehon. Ensinnäkin johdinliitos on oltava puhtaana ja kuivana, ilman hapettumaa, liitosainejäämiä tai muita epäpuhtauksia, jotka voivat haitata putken kykyä muodostaa täydellinen tiivistys. Kiinnitetyissä liitoksissa ylimääräinen tinata on leikattava pois, jotta terävät reunat eivät puhkaisisi putkea sisältäpäin kutistumisprosessin aikana. Lämpökutistettava putki on valittava siten, että sen sisähalkaisija on riittävän suuri, jotta se liukuu vapaasti liitoksen yli ennen kuumennusta, mutta kuitenkin riittävän pieni, jotta se muodostaa kutistumisen jälkeen tiukan, ilmanvälistä istuvan paikan.
Myös lämpökäytön koon mittaaminen on yhtä tärkeää. Putken tulee ulottua vähintään puoli tuumaa liitoksen tai puristusliitoksen molemmin puolin, jotta sähköliitos ja mahdollinen paljastunut monilankainen johto saadaan täysin peitettyä. Kun yhdistetään kahden eri halkaisijan johtimia, suurempi lämpökäytöputki, jonka kutistussuhde on 3:1 tai 4:1, sopeutuu paremmin halkaisijan muutokseen ja varmistaa tasaisen paineen sekä täydellisen eristyspeitteen liitoksen yli. Lämpökäytöputken tarkka leikkaaminen estää liian pitkän putken, joka saattaa liukua asennuksen aikana, tai liian lyhyen putken, joka jättää osan liitoksesta alttiiksi ympäristölle.
Lämpösovellustekniikat
Lämmön käyttö lämpöpisteytyvän putken aktivointiin vaatii hallittua ja tarkkaa tekniikkaa, jotta eristys muodostuu oikein ilman että alapuolista johtimen eristystä vahingoitetaan. Lämpöpuhallin tulisi asettaa kohtalaiselle lämpötilalle, yleensä 200–300 Fahrenheit-astetta, ja pitää 7–15 senttimetrin etäisyydellä putkesta sekä liikuttaa jatkuvasti ympyrämäisesti, jotta lämpö jakautuu tasaisesti. Lähtemällä putken keskikohdasta ja liikkumalla ulospäin molempiin suuntiin varmistetaan, että lämpöpisteytyvä putki kutistuu yhtenäisesti ilman ilmakuplia tai aaltoja materiaalissa. Jatkuva liike estää paikallista ylikuumenemista, joka voisi heikentää polymeeriä tai luoda heikkoja kohtia eristyksessä.
Vaihtoehtoisia lämmitysmenetelmiä ovat liitoksen upottaminen noin 65–82 asteikoon lämmitettyyn kuumaan veteen tai lämpökammioiden käyttö, joiden lämpötila on asetettu putken aktivoitumislämpötilaan. Suuritehoinen tuotantoympäristöissä teollisuuden käyttämät lämpötunnelit tarjoavat yhtenäistä ja toistettavaa lämpöpulloputken aktivoitumista ilman käyttäjästä aiheutuvaa vaihtelua. Riippumatta valitusta lämmitysmenetelmästä tavoitteena on aina sama: aktivoi putken lämpömuisti yhtenäisesti, jotta se kutistuu tasaisesti ja muodostaa jatkuvan, läpivuotamattoman eristyskotelon sähköliitoksen ympärille. Liiallinen lämmitys voi heikentää polymeerirakennetta ja vähentää putken eristysominaisuuksia, kun taas riittämätön lämmitys jättää putken vain osittain kutistuneeksi, mikä johtaa huonoon peitteeseen ja heikentyneeseen suojaukseen.
Lämmönpulloputkien sovellukset ja suorituskyvyn edut
Yleisimmät sähkö- ja elektroniikkasovellukset
Kuumelaajeneva putki käytetään eri teollisuudenaloilla sähköliitosten eristämiseen ja suojeluun vaativissa ympäristöissä. Autoteollisuudessa kuumelaajenevaa putkea käytetään liitosten ja johdinliitosten suojaamiseen moottoritiloissa, joissa ne altistuvat korkealle lämmöllle, värähtelylle ja kosteudelle. Ilmailu- ja avaruusteollisuus luottaa kuumelaajenevaan putkeen sähköisen toiminnan varmistamiseen lentokabinoiden, elektroniikkajärjestelmien ja propulsiojärjestelmien osalta, joissa luotettavuus on ehdoton vaatimus. Lääkintälaitteiden valmistuksessa kuumelaajenevaa putkea käytetään hauraiden liitosten eristämiseen diagnostiikka- ja hoitolaitteissa, mikä takaa potilasturvallisuuden ja laitteen tarkkuuden. Telekommunikaatioinfrastruktuuri perustuu kuumelaajenevaan putkeen liitoslaatikoiden, liitosten ja laitteiden suojaamiseksi ulkoisissa asennuksissa, joissa ne altistuvat äärimmäisille säätöihin ja mekaaniselle rasitukselle.
Kuluttajaelektroniikka, uusiutuvan energian järjestelmät, sähköverkot ja teollinen automaatio hyötyvät kaikki lämpöpisteytyvän putken tasaisesta suorituskyvystä, kun se on oikein valittu ja asennettu. Jokaisessa sovelluksessa putki täyttää saman perustehtävän: se muodostaa suojaavan ja eristävän esteen, joka eristää sähköliitokset ympäristövaikutuksilta, mekaanisilta vaurioilta ja tahallisilta oikosuluilta. Lämpöpisteytyvän putken monipuolisuus näissä eri aloilla heijastaa sen todistettua tehokkuutta ja kustannustehokkuutta verrattuna vaihtoehtoisiihin eristysmenetelmiin, kuten sähköteippiin, suojaputkiin tai täyteaineisiin. Kun lämpöpisteytyvä putki valitaan ja asennetaan oikein, se tarjoaa luotettavaa suojaa useiden kymmenien vuosien ajan vähällä huollolla.
Ympäristö- ja mekaaninen suojaus
Lisäksi sähköeristystä lämpöpisteytysputki tarjoaa tärkeää ympäristönsuojelua, joka pidentää komponenttien käyttöikää ja vähentää huoltokustannuksia. Kosteus on yksi tuhoallisimmista tekijöistä, jotka vaikuttavat sähköliitoksiin ulkoasennuksissa ja korkean kosteuden olosuhteissa, edistäen korroosiota, joka heikentää johtavuutta ja aiheuttaa vastusta, josta syntyy lämpöä. Lämpöpisteytysputki muodostaa hydrofobisen esteen, joka estää veden tunkeutumisen ja suojaa kuparia ja muita johtavia materiaaleja hapettumiselta ja korroosiolta. Korkean värähtelyn ympäristöissä, kuten ajoneuvojen moottoreissa tai teollisuuskoneissa, lämpöpisteytysputki lievittää mekaanista rasitusta liitospisteissä ja johdinliitoksissa, vähentäen väsymismurtumia, jotka yleensä syntyvät liitoskohdissa.
Kemiallinen kestävyys on toinen merkittävä etu polyolefiinipohjaiselle kutistumisputkelle, joka kestää öljyjen, liuottimien ja teollisuus- sekä autoteollisuuskäytössä yleisesti esiintyvien puhdistusaineiden vaikutusta. Putken joustavuus mahdollistaa pienet liikkeet liitoksissa ilman halkeamia tai irtoamista, kun taas jäykät eristämismateriaalit saattavat murtua lämpötilan vaihteluiden tai mekaanisen rasituksen alaisena. Tämä yhdistelmä ympäristönsuojaa, kemiallista kestävyyttä ja mekaanista kestävyyttä tekee kutistumisputkesta taloudellisen ratkaisun sähköliitosten pitkäaikaiseen luotettavuuden varmistamiseen vaativissa käyttöolosuhteissa, joissa vaihtoehtoiset eristysmenetelmät vaatisivat usein korvaamista tai huoltoa.
Usein kysytyt kysymykset
Minkä jännitteenluokituksen tulisi valita kutistumisputkelle käyttötarkoituksessani?
Lämmönsupistuvan putken jännitearvon tulee ylittää sähköpiirin enimmäiskäyttöjännite riittävällä turvamarginaalilla. Alle 50 voltin matalajännitekäytöissä standardinen polyolefiinilämmönsupistuva putki, jonka jännitearvo on 600–1000 volttia, riittää. Keskitasojännitekäytöissä, joiden jännite on 50–500 volttia, tulee valita lämmönsupistuva putki, jonka jännitearvo on 1000–2000 volttia. Yli 500 voltin korkeajännitejärjestelmissä saattaa vaadita erityisiä fluoropolymeerilämmönsupistuvia putkia tai paksuseinäisempiä polyolefiiniputkia, joilla on parannettuja eristysominaisuuksia. Tuotteen teknisten tietojen ja järjestelmän suunnittelun vaatimusten tarkistaminen varmistaa, että valittu lämmönsupistuva putki tarjoaa riittävän eristysturvallisuuden.
Voiko lämmönsupistuvaa putkea käyttää uudelleen tai poistaa, jos se on asennettu väärin?
Kun lämpöpisteytettävä putki on kutistunut ja jäähtynyt kunnolla, se muodostaa pysyvän liitoksen alapuoliseen liitokseen, eikä sitä voida poistaa ilman että putki itse tuhotaan. Jos putki asennetaan virheellisesti ennen täydellistä jäähtymistä, sen varovainen uudelleenkuumennus saattaa mahdollistaa poiston, vaikka toistuva lämpökuormitus voi heikentää polymeerin ominaisuuksia. Kriittisissä sovelluksissa on yleensä kustannustehokkaampaa ja luotettavampaa poistaa koko lämpöpisteytettävä putki esimerkiksi partaveitsellä tai kuuman ilman avulla ja asentaa uusi putki kuin yrittää sijoittaa osittain kutistunutta materiaalia uudelleen. Harjoittele aina asennusta ensin ei-kriittisillä liitoksilla, jotta oppisit oikean menetelmän ennen kuin asennat lämpöpisteytettävää putkea tuotantojärjestelmiin.
Miten lämpöpisteytettävän putken seinämän paksuus vaikuttaa eristysominaisuuksiin?
Paksuseinäinen kutistettava lämpöputki tarjoaa paremman mekaanisen suojan, korkeammat läpilyöntijännitteen arvot ja paremman vastustuskyvyn pistäville liitosreunoille. Standardiseinäinen kutistettava lämpöputki on tyypillisesti 0,5–1,0 millimetriä paksu ja soveltuu useimpiin yleiskäyttöisiin eristyssovelluksiin, joissa vaaditaan kohtalaista jännitetasoa ja mekaanista kuormitusta. Paksuseinäinen kutistettava lämpöputki, jonka seinämän paksuus vaihtelee 1,5–3,0 millimetriä, suositellaan kovien olosuhteiden, korkeajännitepiirien ja sovellusten käyttöön, joissa vaaditaan lisää kulutus- tai UV-suojausta. Ohutseinäinen kutistettava lämpöputki vähentää liitoksen ympärille muodostuvaa lisähalkaisijaa, mikä tekee siitä ideaalin ratkaisun tila-ahtaissa kokoonpanoissa, joissa kokonaiskaapelin tai kaapeliryhmän halkaisijan pienentäminen on ratkaisevan tärkeää, vaikka se heikentääkin osin mekaanista suojaa.
