- schrumpfverhältnis 2:1
- Flexibel
- Flammhemmend (nur bei farbigen Ausführungen)
- Kontinuierliche Betriebstemperatur: −55 °C bis 135 °C
- Schrumpftemperatur: mindestens 70 °C
- Vollständige Wiederherstellungstemperatur: min. 110 °C

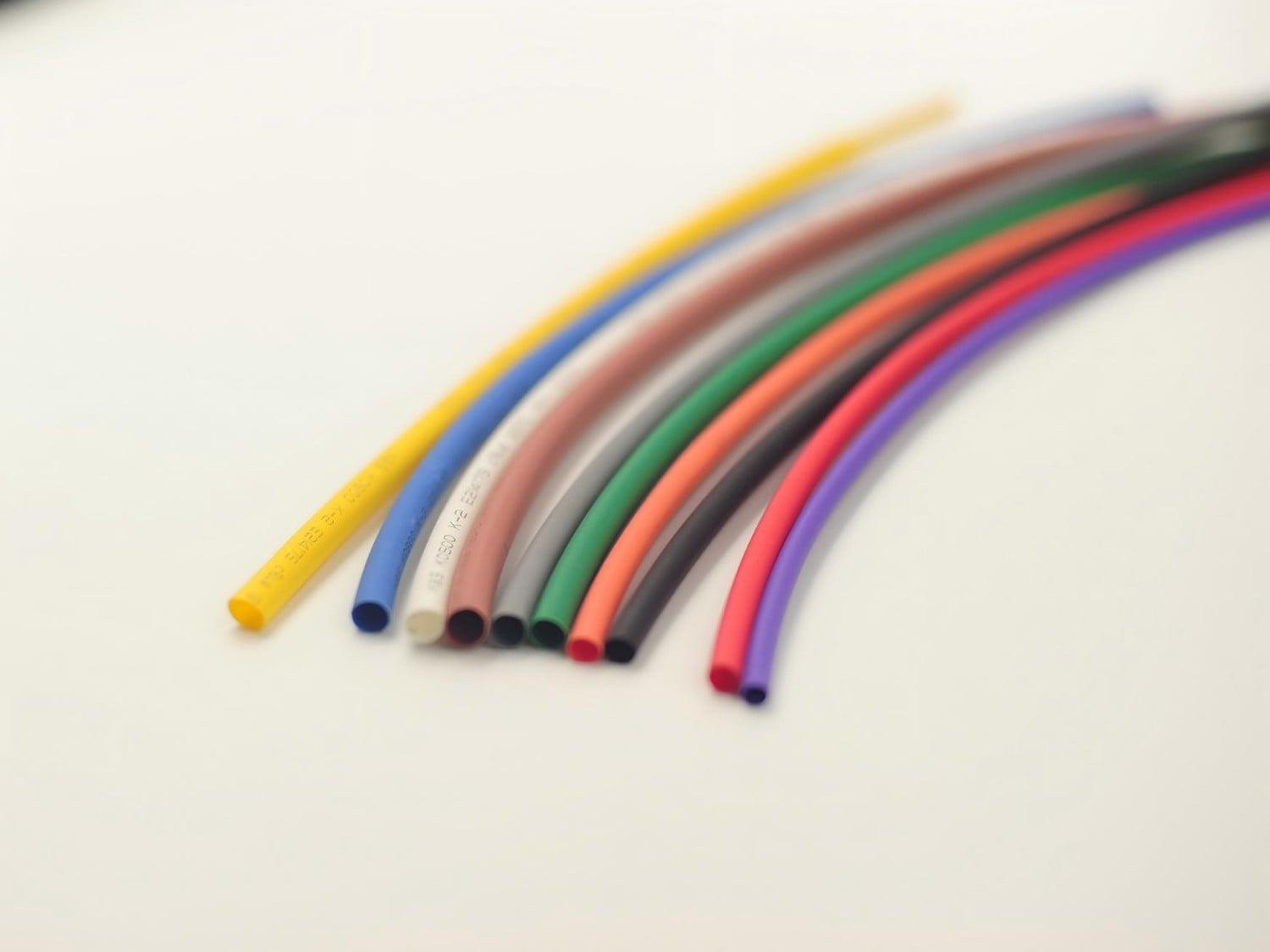

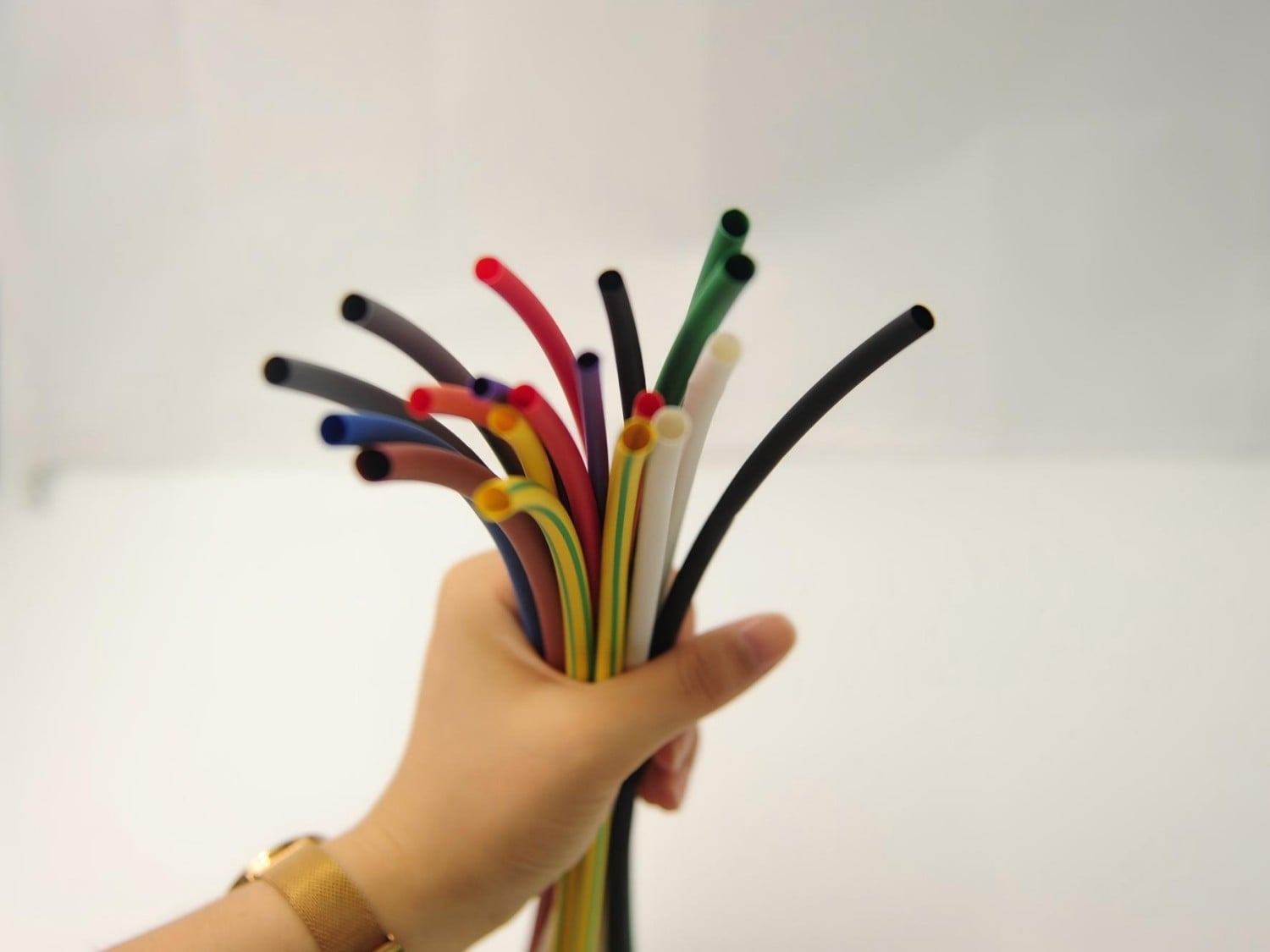

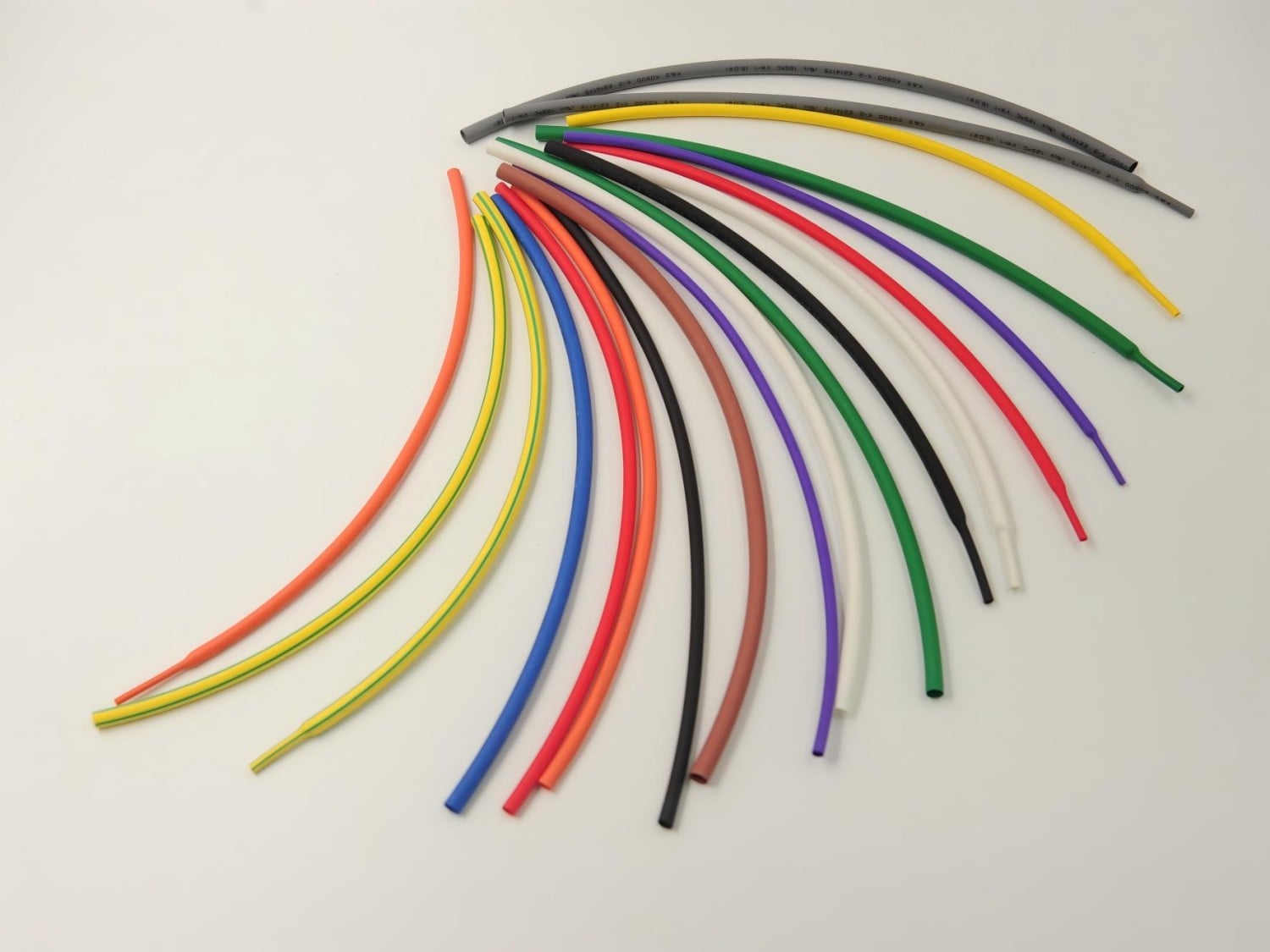

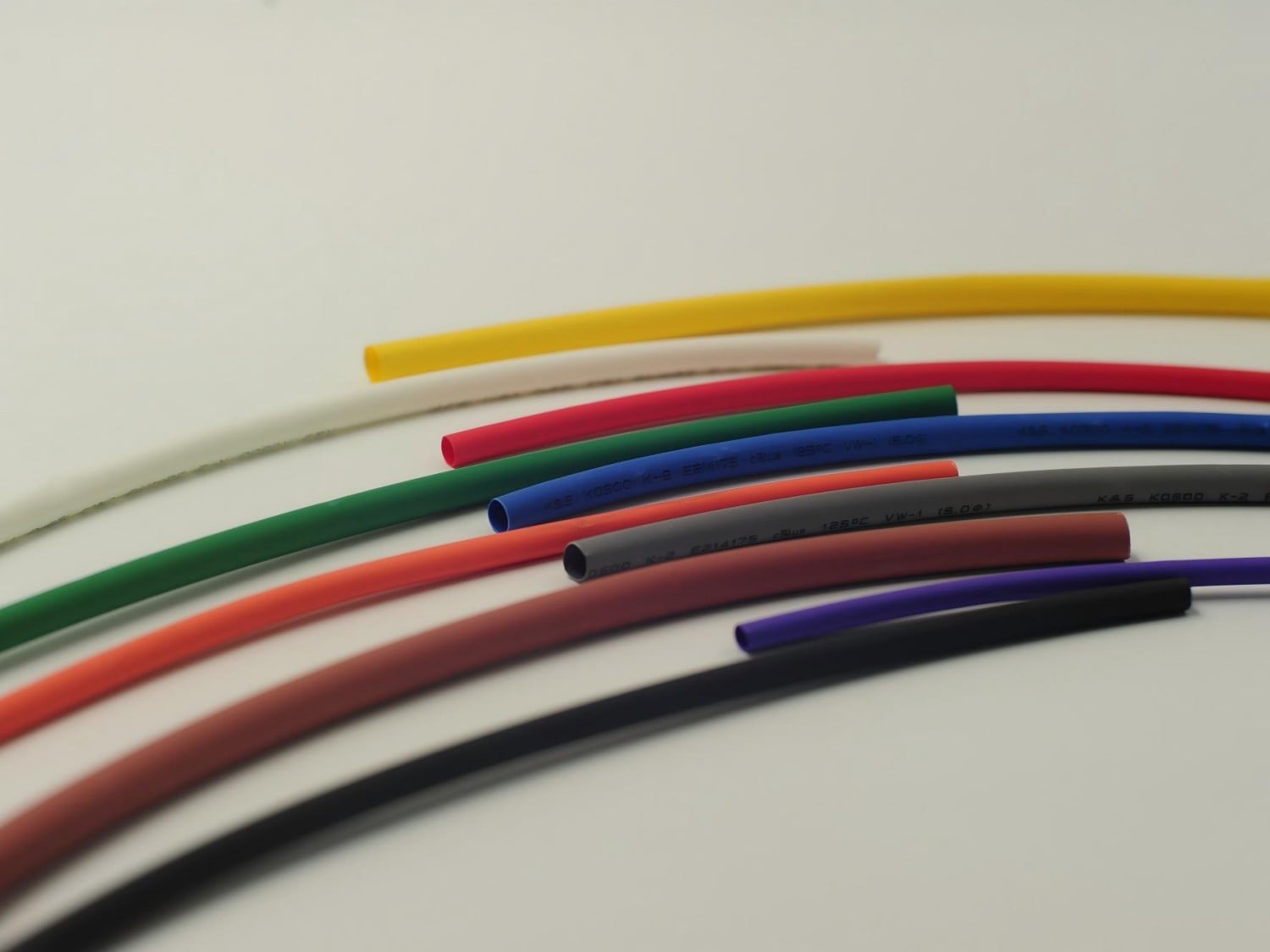

- Standardfarben: Schwarz (-0), Rot (-2), Gelb (-4), Grün (-5), Blau (-6), Weiß (-9).
- Sonderfarben und Sondergrößen sind auf Anfrage erhältlich.
Eigenschaften
Betrieb und Installation
Einführung
Weit verbreitet für Isolierung, Zugentlastung an Leitungsanschlüssen und elektrischen Verbindungen. Ebenfalls geeignet für Komponenten oder Kabel mit großen Unterschieden in der Größe bei der Isolierschutzausführung, Verbindungsbeschichtung und Anschlusstbehandlung.
Produkteigenschaften
| Eigentum | Anforderung | Testmethode |
| Zugfestigkeit | min. 10,4 MPa | ASTM D2671 |
| Maximale Dehnung | 200 % min. | ASTM D2671 |
| Flexibilität bei niedrigen Temperaturen | Kein Rissbildungsverhalten. | ASTM D2671 |
| (4 h bei −55 °C) | ||
| Hitzeschlag (4 h bei 200 °C) | Kein Tropfen, Fließen oder Rissbildung. | ASTM D2671 |
|
Wärmebeständigkeit (168 h bei 158 °C) anschließend: Zugfestigkeit Maximale Dehnung |
70 % des ursprünglichen Mindestwerts 100 % min. |
ASTM D2671 |
| Durchschlagsfestigkeit | 19,7 kV/mm Mindestwert | ASTM D2671 |
| Volumenwiderstand | 10¹⁴ Ω·cm Mindestwert | ASTM D2671 |
Produktabmessungen
Metrische Größen
| Größe | Wie geliefert | Nach der Wiederherstellung |

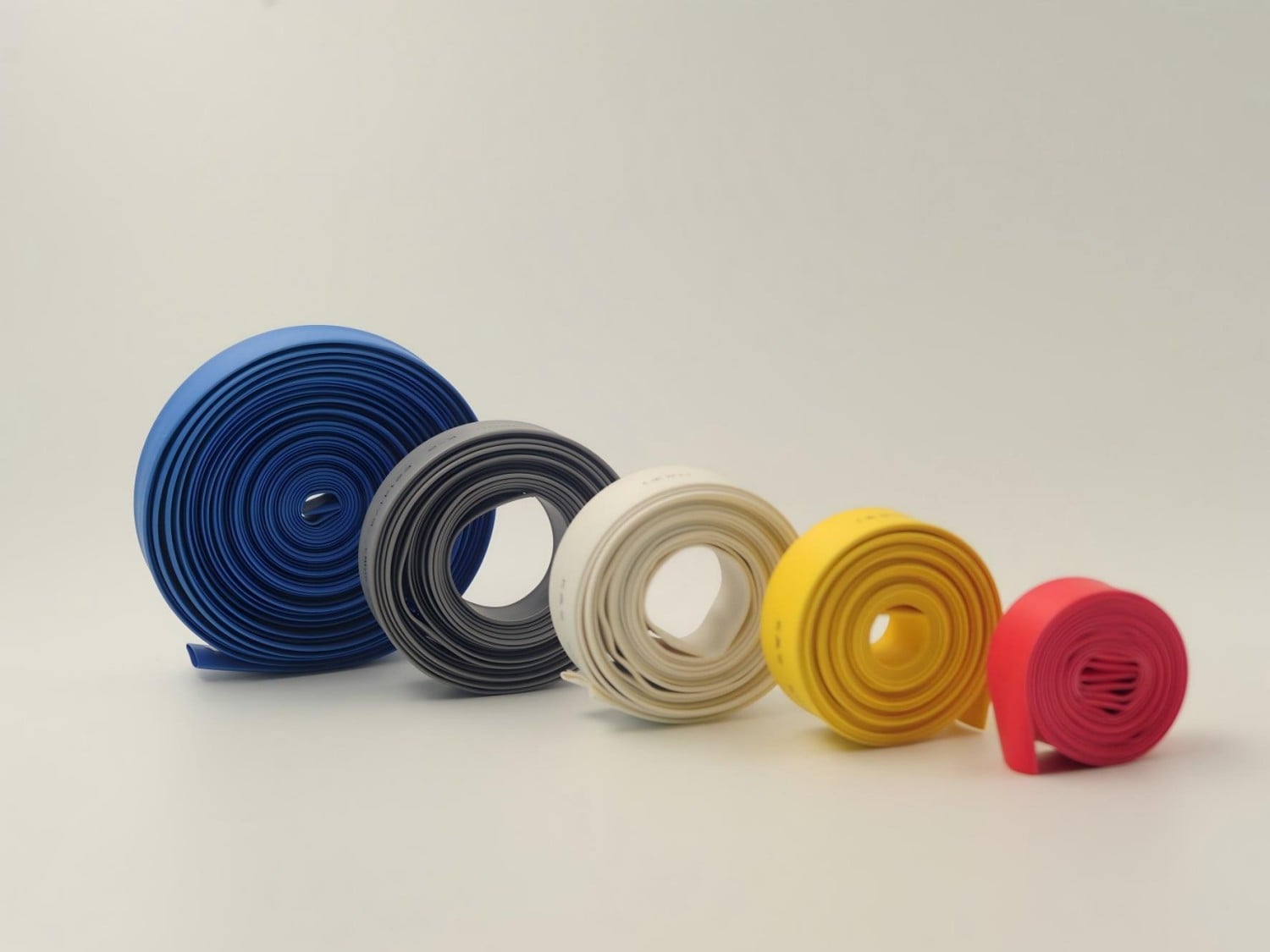

Standardlänge (m/Spule) |
|
| I.D. | I.D. (max.) | Wandstärke (min.) | ||
| 1 | 1.5±0.3 | 0.6 | 0.33 | 200 |
| 1.5 | 2.0±0.3 | 0.75 | 0.36 | 200 |
| 2 | 2.5±0.3 | 1 | 0.44 | 200 |
| 2.5 | 3.0±0.3 | 1.25 | 0.44 | 200 |
| 3 | 3.5±0.3 | 1.5 | 0.44 | 200 |
| 3.5 | 4.0±0.3 | 1.75 | 0.44 | 200 |
| 4 | 4.5±0.3 | 2 | 0.44 | 200 |
| 4.5 | 5.0±0.3 | 2.25 | 0.44 | 200 |
| 5 | 5.5±0.3 | 2.5 | 0.56 | 100 |
| 6 | 6.5±0.3 | 3 | 0.56 | 100 |
| 7 | 7.6±0.3 | 3.5 | 0.56 | 100 |
| 8 | 8.6±0.3 | 4 | 0.56 | 100 |
| 9 | 9.6±0.3 | 4.5 | 0.56 | 100 |
| 10 | 10.7±0.4 | 5 | 0.56 | 100 |
| 11 | 11.7±0.4 | 5.5 | 0.56 | 100 |
| 12 | 12.7±0.4 | 6 | 0.56 | 100 |
| 13 | 13.7±0.4 | 6.5 | 0.69 | 100 |
| 14 | 14.7±0.4 | 7 | 0.69 | 100 |
| 15 | 15.7±0.5 | 7.5 | 0.69 | 100 |
| 16 | 16.7±0.5 | 8 | 0.69 | 100 |
| 18 | 19.0±0.5 | 9 | 0.77 | 100 |
| 20 | 21.0±0.5 | 10 | 0.77 | 50 |
| 22 | 23.0±0.5 | 11 | 0.77 | 50 |
| 25 | 26.0±1.0 | 12.5 | 0.87 | 50 |
| 28 | 29.0±1.0 | 14 | 0.87 | 50 |
| 30 | 31.5±1.0 | 15 | 0.87 | 50 |
| 35 | 36.5±1.0 | 17.5 | 0.97 | 50 |
| 40 | 41.5±1.0 | 20 | 0.97 | 50 |
| 50 | 51.5±1.0 | 25 | 0.97 | 50 |
Abmessung in mm, Zoll in Klammern. I.D. = Innendurchmesser
Imperiale Größen
| Größe | Wie geliefert | Nach der Wiederherstellung |
Standardlänge (m/Spule) |
|
| I.D. | I.D. (max.) | Wandstärke (min.) | ||
| 3/64 | 1.2（0.046） | 0.6（0.023） | 0.40±0.08（0.016±0.003） | 200 |
| 1/16 | 1.6（0.063） | 0.8（0.031） | 0.43±0.08（0.017±0.003） | 200 |
| 3/32 | 2.4（0.093） | 1.2（0.046） | 0.51±0.08（0.020±0.003） | 200 |
| 1/8 | 3.2（0.125） | 1.6（0.062） | 0.51±0.08（0.020±0.003） | 200 |
| 3/16 | 4.8（0.187） | 2.4（0.093） | 0.51±0.08（0.020±0.003） | 100 |
| 1/4 | 6.4（0.250） | 3.2（0.125） | 0.64±0.08（0.025±0.003） | 100 |
| 3/8 | 9.6（0.375） | 4.8（0.187） | 0.64±0.08（0.025±0.003） | 100 |
| 1/2 | 12.7（0.500） | 6.4（0.250） | 0.64±0.08（0.025±0.003） | 100 |
| 3/4 | 19.1（0.750） | 9.5（0.375） | 0.76±0.08（0.030±0.003） | 100 |
| 1 | 25.4（1.000） | 12.7（0.500） | 0.89±0.12（0.035±0.005） | 50 |
| 1 1/4 | 31.8（1.250） | 15.9（0.625） | 1.02±0.15（0.040±0.006） | 50 |
| 1 1/2 | 38.1（1.500） | 19.0（0.750） | 1.02±0.15（0.040±0.006） | 50 |
| 2 | 50.8（2.000） | 25.4（1.000） | 1.14±0.16（0.045±0.007） | 50 |
Abmessung in mm, Zoll in Klammern. I.D. = Innendurchmesser
